1 簡介



        本測試儀是一款創新型產品，克服了傳統變比電橋測試的缺點，屏幕采用了大屏幕高分辨率液晶顯示屏，供電采用鋰電供電，方便現場使用。



產品主要應用于變壓器的變比組別測試，PT、CT的變比極性測試，測試速度快、準確度高。



2 包裝內容



收到貨運包裝箱后，打開包裝箱并檢查是否有損壞。



如果貨運包裝箱已損壞，或襯墊材料有壓痕，請通知貨運公司和離您最近的銷售處。



請檢查您是否在測試儀包裝中收到下列物品：



√1臺測試儀



√1套測試線（紅、黑各一組）



√1個充電器（8.4V）



√1份印刷版用戶手冊



√1份合格證及出廠測試報告



3 功能特點



u  鋰電池供電或者220V交流供電自適應，一次充電，可連續進行100臺以上變壓器變比組別測試，測試過程簡單、方便。



u  具有盲測功能，即在不知道高低壓聯結方式時進行變比、組別測試。



u  在常規變壓器、Z型變壓器、PT試品測試的基礎上增加了CT變比極性測試功能，應用領域更廣。



u  量程寬、精度高，變比測量范圍可達10000，且最高值10000時測試精度保證0.3%。



u  具有反接保護、輸出短路保護等完善的保護功能。



u  5.6寸超大工業級高亮度彩色液晶屏，在強陽光下顯示依然清晰可見。



u  配備熱敏打印機，便于數據打印。



u  具有本機存儲和優盤存儲，方便數據保存。

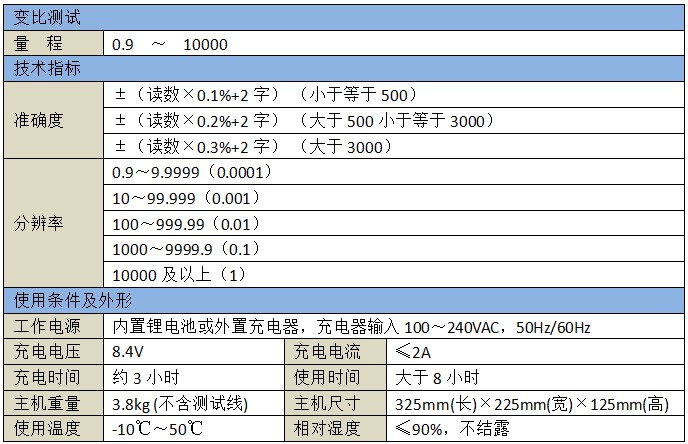

4 技術指標



5 對電池充電



        在首次使用本儀器之前或長時間存放之后或電池電量低時，請使用其隨附的充電器對電池至少充電3小時，并且充電時可繼續使用本測試儀。電池完全充滿后，充電器指示燈由紅色變為持續綠色。

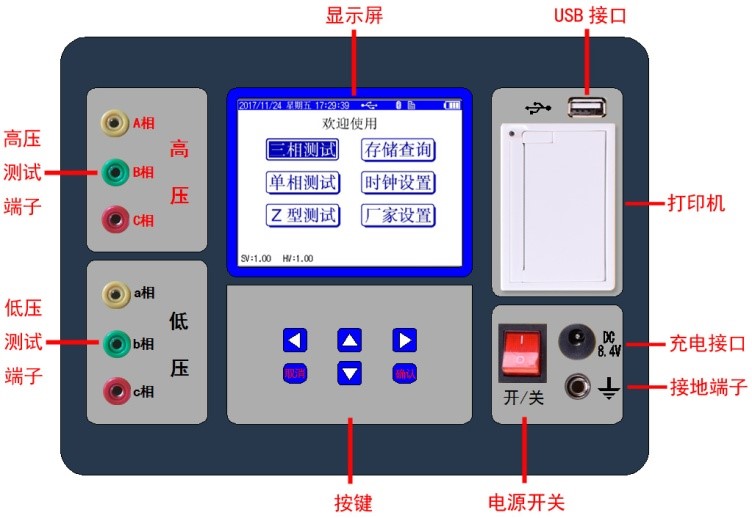

6 產品外觀
