一、設備適用范圍

本套設備主要用于互感器、電力變壓器、高壓斷路器、耦合電容器、電容套管、開關等試品進行工頻耐壓、局部放電及其他科學試驗研究。


二、方案編寫說明

本方案采用充氣式無局放試驗變壓器做為高壓電源，經過隔離濾波裝置，取得較為純凈的高壓電源，然后經無局放耦合電容器取得高壓電路中的脈沖信號經局放儀檢測被試品的局放量。


三、使用條件

海拔高度：     ≤3000m
環境溫度：     －15℃～＋40℃
最大日溫差：   ≤15℃
空氣相對濕度： ≤90％（20℃）
耐地震能力:    ≤8級
地面水平加速度3.0m/s²、地面垂直加速度1.5m/s²
電源電壓的波形為實際正弦波,波形畸變率<3%
設有一可靠接地點,接地電阻＜0.5Ω
安裝地點:戶內

四、遵循技術標準

JB/T9641                  試驗變壓器

GB10229                   電抗器

GB1094.1～GB1094.5        電力變壓器

GB/T.311.1                高壓輸變電設備的絕緣與配合

GB/T16927.1               高電壓試驗技術第一部分    一般試驗要求

GB/T16927.2               高電壓試驗技術第二部分    測量系統

GB7328                    變壓器和電抗器的聲級測量

GB/7354                    局部放電測量

GB/T509                    電力變壓器試驗導則

GB1536                    變壓器油

JB/T563                  耦合電容器及電容分壓器訂貨技術條件

JB/T8169                  耦合電容器及電容分壓器

GB4208                    外殼防護等級

GB/T191                   包裝儲運圖示標志

DL/T 848.2                高壓試驗裝置通用技術條件 第2部分：工頻高壓試驗裝置 DL/T 848.3                高壓試驗裝置通用技術條件 第3部分：無局放試驗變壓器

GB5273                  變壓器、高壓電器和套管的接線端子

GB/T11920                電站電氣部分集中控制裝置通用技術條件

IEC60-1                       高電壓試驗技術

DL/T 846.1               高電壓測試設備通用技術條件 第1部分：

高電壓分壓器測量系統

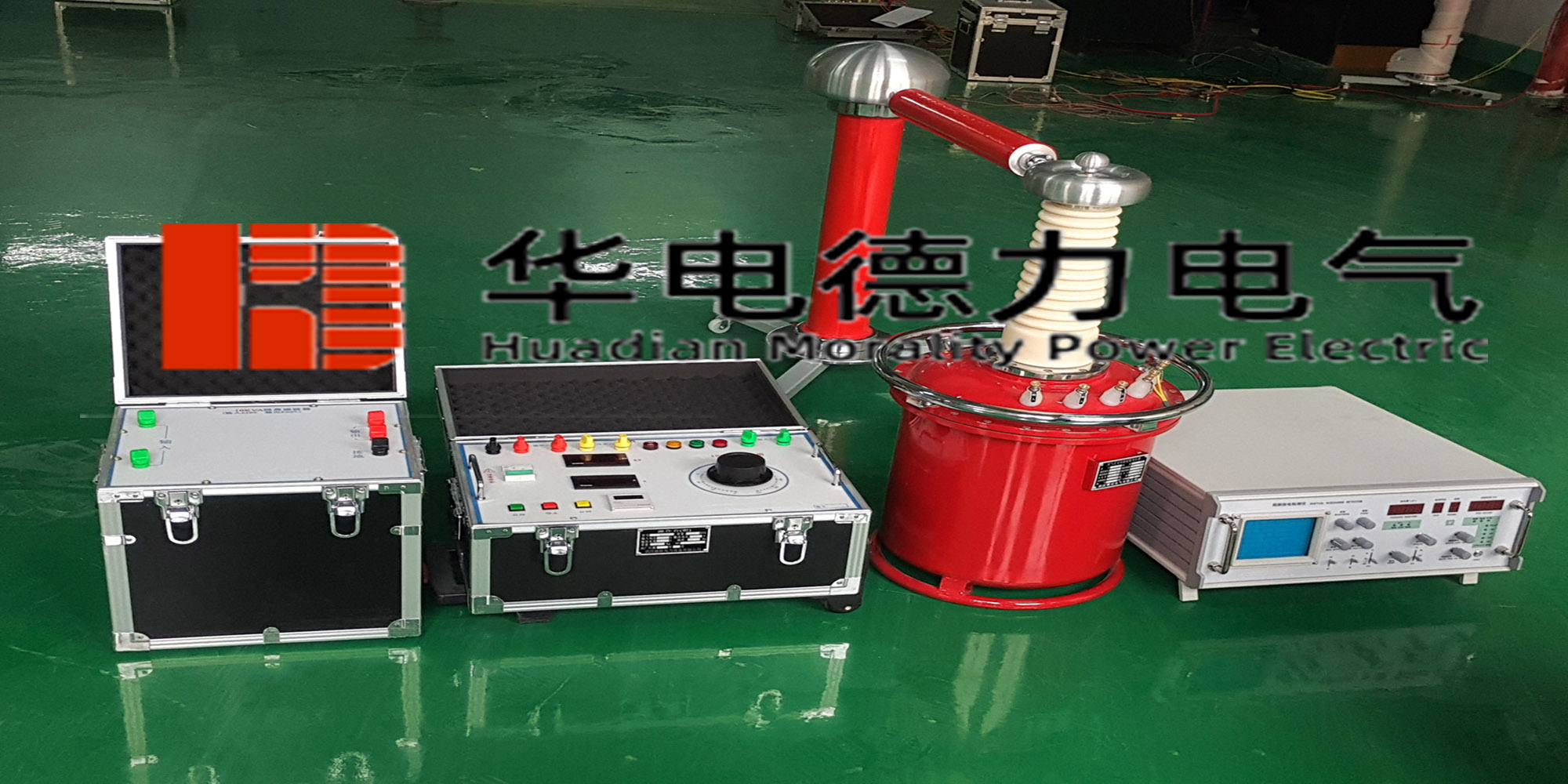

五、設備組成

1. 工頻耐壓試驗裝置                                     1臺
2. 充氣式無局放高壓試驗變壓器                    1臺
3. 隔離濾波裝置                                            1臺
4. 耦合電容器                                               1臺
5. 無局放高壓保護電阻                                  1支
6. 局部放電測試儀                                        1臺
   六、成套試驗裝置系統原理簡圖：














圖中：   K1：開關柜
            GK: 補償電抗器
            TY：柱式調壓器
          LBQ：抗干擾濾波器
          TPU：電子快速過電壓保護裝置  (選項)
      C1  C2：電容分壓器兼耦合電容器
             B1:試驗變壓器
              R: 保護電阻
           KZ：控制裝置
